Как правильно выбрать гидроаккумулятор


Создание и поддержание автономной системы водоснабжения – это задача, вынуждающая вникать во многие тонкости. Один из элементов, которые предстоит учитывать – это гидроаккумулятор: не самая примечательная, но крайне важная вещь. Разберемся, как подобрать гидроаккумулятор, какие факторы учитывать, предостережем от распространенных ошибок, предложим рейтинг моделей.

как подобрать гидроаккумулятор

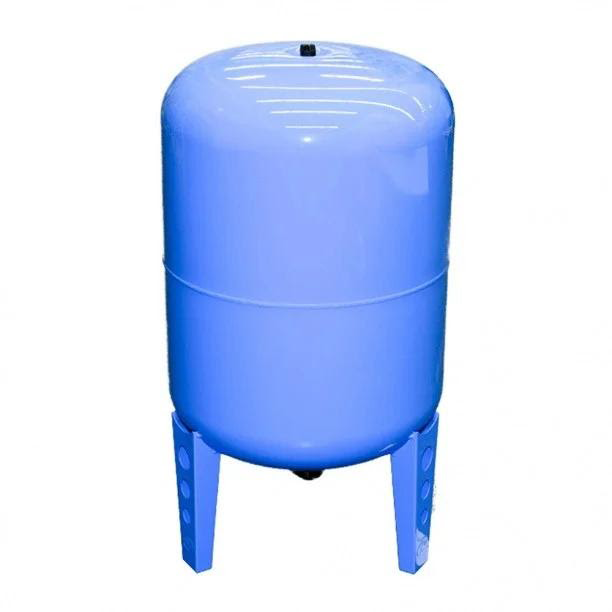

Что такое гидроаккумулятор

Это металлический бак, зачастую синего или голубого цвета. Внутри него находится каучуковая емкость для жидкости – мембрана.

Принцип работы

Пространство внутри металлического бака, но снаружи мембраны находится под давлением, которое можно регулировать с помощью ниппеля. В процессе работы насоса мембрана наполняется водой. С увеличением объема жидкости каучуковая емкость расширяется, повышая давление внутри гидравлического аккумулятора. Когда вода перестает поступать, повышенное давление даёт о себе знать: сжатый воздух воздействует на мембрану, выталкивая ее содержимое из бака.

как выбрать гидроаккумулятор для скважины

Для чего нужен гидроаккумулятор

Рассмотрим основные функции гидравлического аккумулятора:

  • Снижает вероятность возникновения гидроударов в вашей системе водоснабжения.
  • Сохраняет требуемые показатели давления.
  • Создает водный резерв, чтобы снизить частоту включения насосов.

Важен ли подбор гидробака?

Мы упомянули, что гидравлический аккумулятор позволяет уменьшить количество включений насоса, но так ли это важно? В оптимальных условиях число включений не должно превышать 20 в час, в максимальных – 30. Если на постоянной основе насос будет активироваться чаще, это вызовет:

  • Перебои в системе водоснабжения.
  • Раннюю поломку оборудования.

По этой причине наличие гидробака в системе имеет большую значимость. А правильный подбор повысит его эффективность.

Как выбрать объём гидроаккумулятора

При выборе гидроаккумулятора стоит задаться вопросом, какой объем выбрать. Это важно, чтобы оборудование соответствовало производительности системы водоснабжения.

Основные правила подбора

Вопреки расхожему мнению, большая емкость не является ультимативным решением во всех случаях. Напротив, гидробак должен быть под стать мощности насоса и числу потребителей:

  1. Менее 24 литров. Вариант для маленьких загородных дач, в которых единовременно проживает не более 2 человек. В таких домиках 3 или менее точки водозабора, а мощность насоса составляет около 2 м3/ч.
  2. 50 литров. Оптимальное решение для частного дома небольшой семьи из 3 человек. Такой гидробак обеспечивает потребности до 8 одновременно подключенных точек водозабора. Производительность насоса – 3,5 м3/ч.
  3. 100 и более литров. Такие агрегаты предназначены для больших семей, которые проживают в доме с более, чем 8 потребителями воды. В подобных условиях зачастую применяются насосы мощностью более 5 м3/ч.

какой нужен гидроаккумулятор

Рассчитываем объём по формуле

Важным оборудованием является гидроаккумулятор, какой объем выбрать – это крайне ответственный вопрос. Выше мы выделили примерные значения, теперь обратимся к таблицам и формулам. Расчет на их основе поможет получить более точный ответ.

Первое, на что обратим внимание – суммарный коэффициент потребления воды (сокращение – Су). Чтобы определить Су для каждого типа точки водозабора, воспользуемся формулой:

Су = Сх * n

Сх – коэффициент использования

n – число точек водозабора одного типа

Значение Cx относительно типа точки водозабора:

  • Унитаз – 3.
  • Душ – 2.
  • Ванная – 2.
  • Кран умывальника – 6.
  • Кран кухонной мойки – 2.
  • Стиралка – 2.
  • Посудомойка – 2.
  • Поливочный кран – 2.

Почерпнув Сх из приведенного выше списка и просуммировав получившиеся значения Су, перейдем к вычислению показателя Аmax (максимальное значение расхода жидкости). Для этого используем список ниже:

  • 4 Су = 12 Amax (л/мин).
  • 6 Су = 18 Amax (л/мин).
  • 8 Су = 24 Amax (л/мин).
  • 10 Су = 30 Amax (л/мин).
  • 12 Су = 36 Amax (л/мин).
  • 14 Су = 40,8 Amax (л/мин).
  • 16 Су = 46,8 Amax (л/мин).
  • 18 Су = 51 Amax (л/мин).
  • 20 Су = 55,8 Amax (л/мин).
  • 25 Су = 67,8 Amax (л/мин).
  • 30 Су = 78 Amax (л/мин).
  • 35 Су = 87,6 Amax (л/мин).

Найдем K – коэффициент, близкий к мощности вашего насоса. Для этого есть нижеуказанный список:

  • 0,47—1,5 P (кВт) = 0,25 K.
  • 1,5—2,5 P (кВт) = 0,375 K.

P – это мощность насоса. Узнаем ее из инструкции по эксплуатации устройства.

Наконец, рассчитываем Vt – емкость гидравлического аккумулятора. Ниже приводим формулу и все необходимые обозначения и пояснения.

Vt = K * Amax * (((Pmax + 1) * (Pmin + 1)) / ((Pmax - Pmin) * (Pprec + 1)))

  • Vt (л) – объем гидравлического аккумулятора.
  • K – коэффициент, соответствующий мощности вашего насоса.
  • Amax (л/мин) – максимальный расход воды.
  • Pmax (бар) – максимальное значение давления для отключения насоса.
  • Pmin (бар) – минимальное значение давления для запуска насоса.
  • Pprec (бар) – начальное давление в гидроаккумуляторе.

Pmax и Pmin узнаем из технических характеристик насоса.

Нужен ли запас ёмкости?

В вопросе, как подобрать объем гидробака, нельзя обойти стороной момент с запасом ёмкости. Краткий ответ: небольшой запас будет уместен. Ответ подробнее: нет смысла переплачивать за значительно большую емкость, чем требуется по факту. Немного повышенный объем поможет в случае увеличенного потребления, но гидробак (в отличие от накопительного бака) – это не резервное хранилище для воды.

Если вы покупаете чрезмерно большую емкость "на перспективу", потому как планируете в долгосрочной перспективе увеличить число потребителей, в этом нет особого смысла: проще установить еще один гидробак, когда в нем возникнет необходимость. В рамках одной системы объем баков суммируется.

Каким давлением должен обладать гидробак

Чтобы подобрать гидроаккумулятор, правильно определяем необходимое давление. Оно должно на 0,2—0,5 бар быть меньше, чем требуемое для активации насоса. К примеру, если устройство запустится при давлении 1,8 бар, подойдет гидравлический бак с показателем 1,6 бар.

Проверить реальное давление перед покупкой можно при помощи манометра: он подключается через ниппель, а в некоторых моделях уже предустановлен.

Выбор типа конструкции

Объем и давление – это ключевые характеристики в вопросе, как выбрать гидроаккумулятор для скважины. Определившись с ними, перейдем к конструктивным особенностям агрегата.

Вертикальный или горизонтальный

Начнем с того, какой по способу размещения емкости выбрать гидроаккумулятор:

  • Вертикальный занимает мало пространства в помещении: такой бак по форме узкий, но высокий. Ниппель для стравливания излишков сжатого воздуха располагается в верхней части корпуса. Вертикальные модели наилучшим образом подходят для насосов погружного типа.
  • хочу купить гидроаккумулятор, какой объем выбрать?

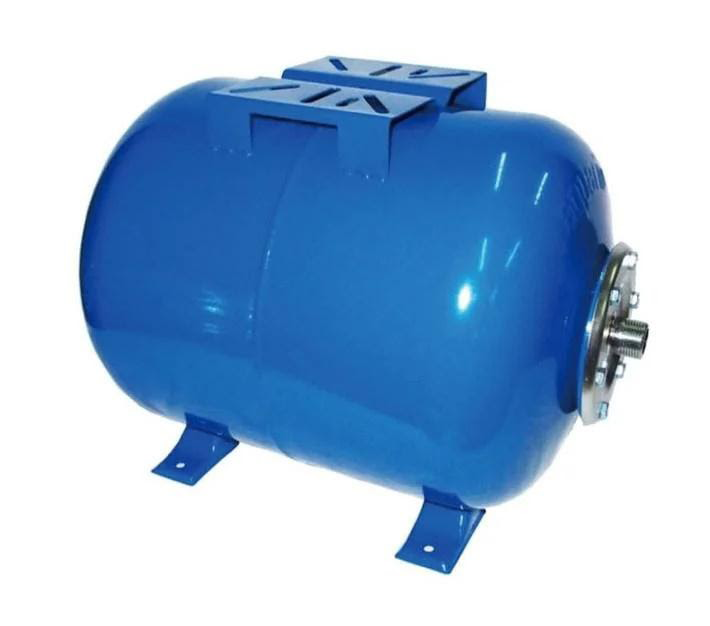

  • Горизонтальный менее эффективно расходует место в комнате по сравнению с вертикальным. Ниппель непосредственно в баке отсутствует: вместо него в трубопроводе можно сделать слив или шаровой кран. Чаще всего горизонтальные аналоги применяются с поверхностными насосами.
  • как правильно выбрать гидроаккумулятор

Мембранный или балонный

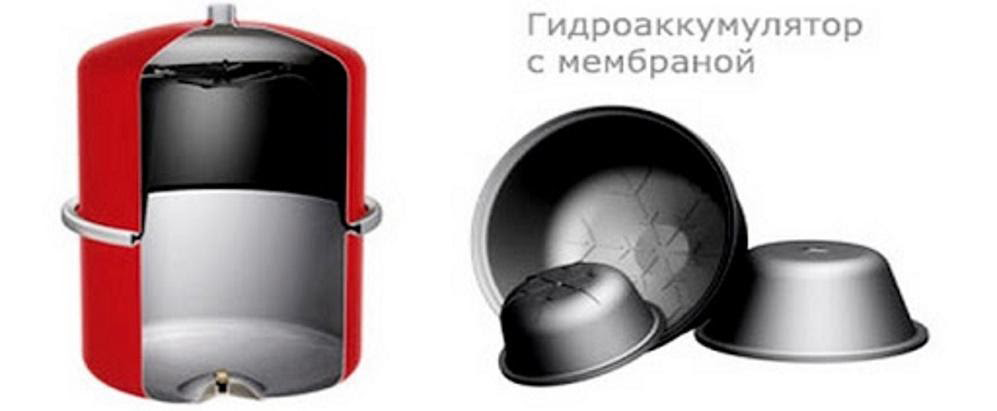

  • Мембранный. В нем накапливаются воздух под давлением и жидкость: оба этих вещества соприкасаются с металлическими стенками бака. Они разделены герметичной мембраной. С прекращением работы насоса сжатый воздух начинает воздействовать на эластичную прокладку, смещая ее и выталкивая воду.
  • какой выбрать гидроаккумулятор

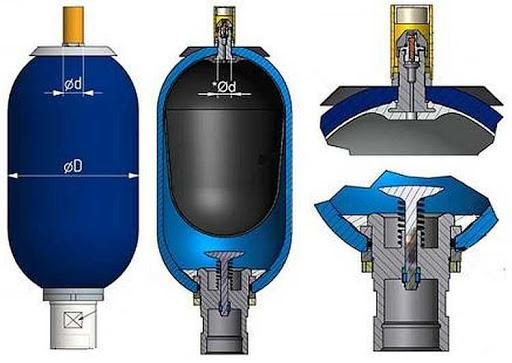

  • Балонный. Внутри металлического бака присутствует каучуковый "мешок". Пространство внутри бака (но не внутри мешка!) заполняется сжатым воздухом, а эластичный сосуд из каучука наполняется жидкостью. Когда насос функционирует, воздух в баке сжимается, а когда вода перестает поступать, сжатая воздушная масса воздействует на мешок, выталкивая из него накопленную жидкость.
  • как подобрать объем гидробака

Мембранные модели имеют серьезный недостаток: жидкость контактирует со стенками, что может вызвать коррозию. В балонных вода при правильном функционировании взаимодействует только с каучуковой "грушей", что куда надежнее.

Выбираем материал корпуса

Лучше всего выбрать гидроаккумулятор для скважины из нержавеющей стали. Такие модели хоть и недешевые, но надежность и долговечность с лихвой это окупают.

Более доступная альтернатива – окрашенные стальные гидробаки. Но важно, чтобы вся поверхность была тщательно покрыта краской и не оставалось пропущенных участков. В противном случае появится ржавчина. Обязательное условие – наличие внутреннего антикоррозийного покрытия.

Обратите внимание на толщину стенки: она варьируется от 0,5 до 1,2 мм. Вместе с долговечностью показатель отразится на цене и весе – но вы же не планируете переносить гидравлический аккумулятор слишком часто?

Фланцы выбирайте из пластика или нержавеющей стали. Оцинкованные, как правило, ржавеют за два-три года.

Выбираем материал внутреннего резервуара

В вопросе, как правильно выбрать гидроаккумулятор, не забывайте о том, из чего будет изготовлена мембрана. Существует несколько вариантов:

  • Резина из натурального каучука. Преимущество: высокая эластичность. Недостаток: не приспособлена для горячей воды. Как правило, максимальная температура достигает +50 °C.
  • Искусственная бутиловая резина при меньшей эластичности выгодно отличается расширенным температурным диапазоном: -10...+100 °C.
  • Искусственная этиленпропиленовая резина (EPDM) имеет еще больший разброс температуры жидкости: -50...+130 °C. Мембрана из такого материала наиболее надежная, прослужит дольше остальных.

помогите подобрать гидроаккумулятор

Мифы о подборе

Чтобы правильно выбрать гидроаккумулятор, мы рекомендуем избегать заблуждений, с которыми сталкиваются неопытные покупатели.

1. Правильный объём гидробака можно подобрать на сайте

Ранее мы касались темы, какой именно вам нужен гидроаккумулятор, и упоминали о важности объёма. Несмотря на кажущееся удобство расчета этого показателя с помощью онлайн-сервисов, так называемые калькуляторы дают по большей части неверные результаты. При одинаковых данных итоговое значение на разных сайтах ощутимо различается, а критически важные данные могут просто не учитываться.

2. Большой гидроаккумулятор удобен в случае отключения электричества

Мы уже касались того, для чего нужен гидравлический аккумулятор, и он не предназначен для того, чтобы использоваться в качестве резерва. Не забываем также, что объем не полностью занимает вода: она делит бак со сжатым воздухом.

3. Дорогой гидробак прослужит дольше, чем дешевый

На вопрос, какой нужен гидроаккумулятор для длительной эксплуатации, очевидным ответом кажется "Самый дорогой". В действительности цена зависит от страны производителя, раскрученности бренда, объема модели, толщины стали, дополнительных фичей вроде манометра. Но не все они влияют на срок службы. Обращайте внимание на материал изготовления фланца и мембраны, а также максимальные показатели давления и температуры.

4. Можно не ухаживать за гидробаком с хорошей мембраной

Нет, ухаживать нужно. Даже дорогая модель с надежной мембраной при недостаточном обслуживании быстро выйдет из строя. Раз в 6 месяцев проверяйте манометром установленное давление гидравлического аккумулятора.

5. Лучше заменить мембрану, чем купить новый гидроаккумулятор

Когда мембрана порвется, проще сразу приобрести новый гидробак. В большинстве случаев замена мембраны даст только временный эффект: в результате вы сначала отдельно купите мембрану, а потом всё равно выложите полную стоимость за новый гидравлический аккумулятор.

На какие модели обратить внимание

Разобравшись в специфике оборудования, перейдем к рейтингу. Чтобы решить, какой выбрать гидроаккумулятор из предложенных моделей, воспользуйтесь знаниями, полученными из нашей статьи.

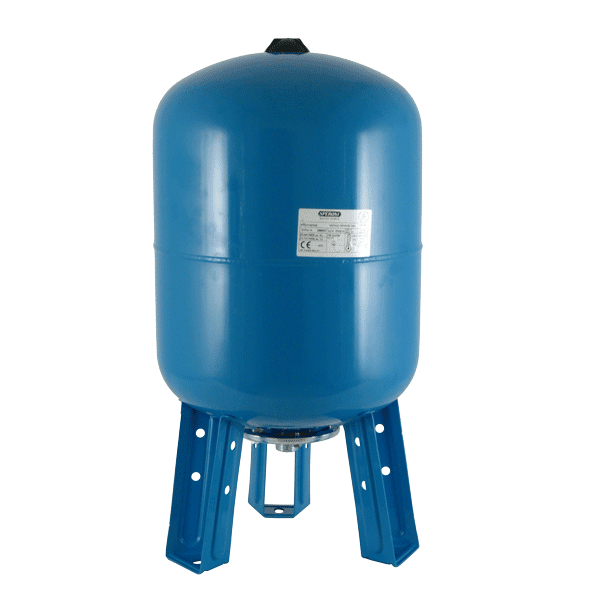

SPERONI AV 100

Модель для крупного жилища имеет объем 100 литров. Вертикальный тип установки обеспечит оптимальный расход свободного пространства в помещении. Самая сильная сторона аппарата – мембрана из пищевой резины.

научим правильно выбрать гидроаккумулятор

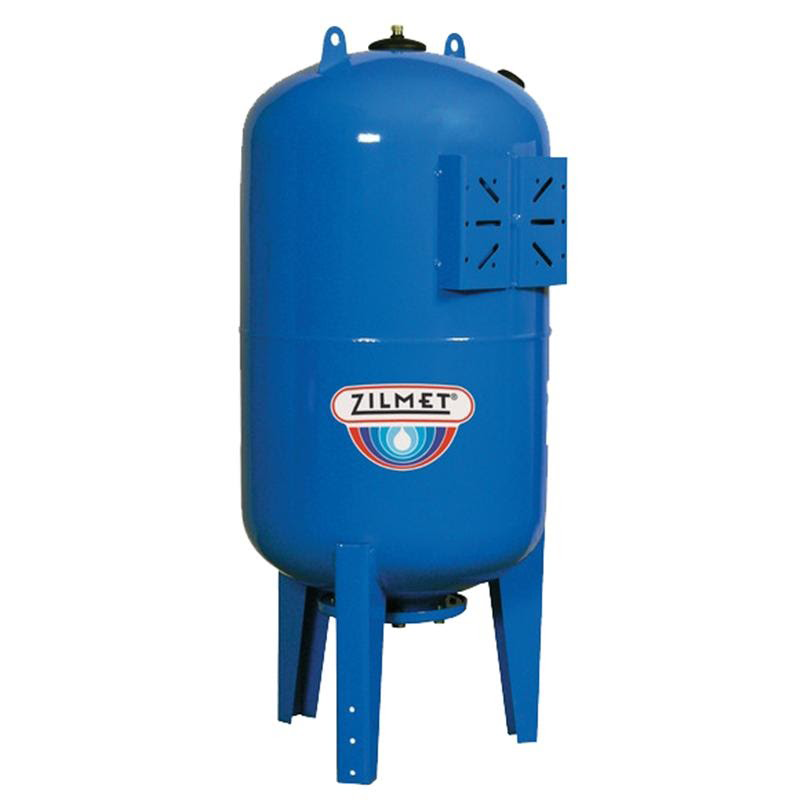

Zilmet Ultra-Pro

Гидравлические аккумуляторы производства Zilmet предназначены для питьевой жидкости температурой -10...+99 °C. Также работают с растворами, количество гликоля в которых не превышает половины. Защищены от коррозии.

поможем выбрать гидроаккумулятор для скважины

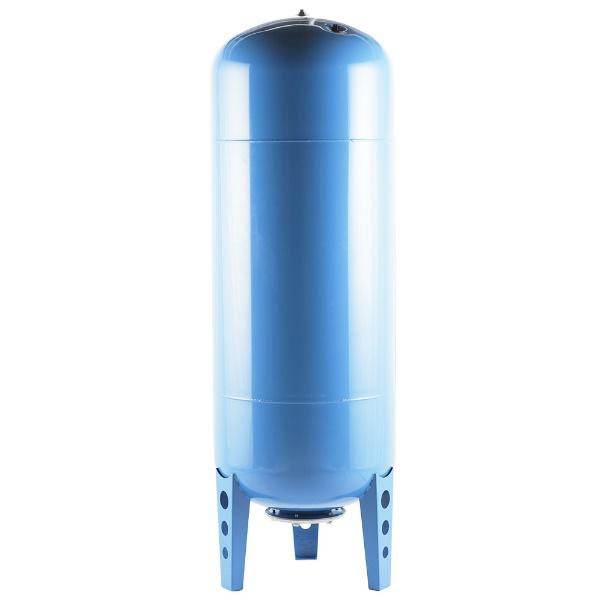

Джилекс пл./фл 100л

Вместительный гидробак сможет поддерживать систему водоснабжения в крупном доме с большим количеством точек водозабора. Имеет толщину стенок 1 мм. Мембрана выполнена из бутиловой резины.

выбираем тип и объём гидроаккмулятора

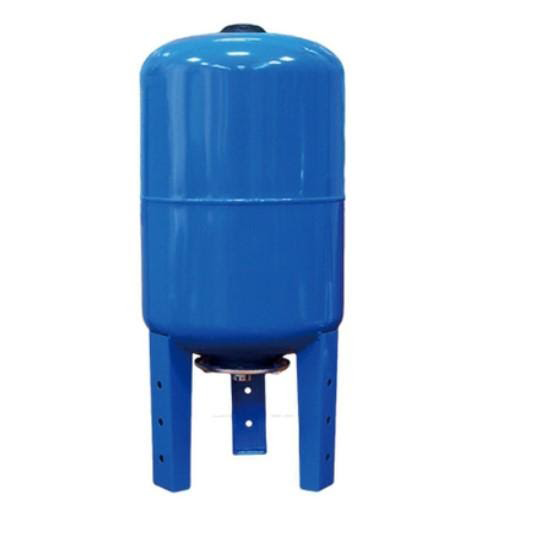

VCF-36L, вертикальный

Данная модель справится с обслуживанием системы небольшого жилища на 2-3 человека. Устройство характерно вертикальным типом установки. Присутствуют опоры для повышения устойчивости. Объем – 36 литров.

что нужно знать о выборе хорошего гидробака

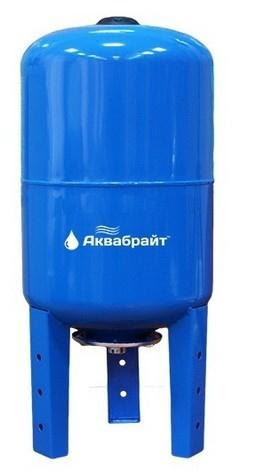

Аквабрайт ГМ-80 B

Температурный диапазон жидкости такого агрегата составляет 0...+99 °C. Воздух в баке имеет давление 1,5 атмосфер. Тип установки данного устройства от Аквабрайт – вертикальный. Емкость составляет 80 литров.

какой гидробак лучше всего выбрать
