Принцип работы и области применения СОДК

Трубопроводы, выполненные из предизолированных пенополиуретановых труб, нуждаются в непрерывном контроле состояния теплоизоляции в течение всего срока работы. Система оперативного дистанционного контроля (СОДК) — один из главных инструментов, используемых при техобслуживании трубопроводов, которые устроены по системе "труба в трубе". Составной частью такой схемы являются медные сигнальные проводники.

Комплекс оборудования и приборов СОДК дает возможность вовремя находить точные места повреждений. Система контроля помогает обеспечивать безопасную эксплуатацию комплекса трубопроводов, способствует снижению затрат и времени, расходуемого на ремонтные работы.

Применяется СОДК при любой прокладке под землей труб с ППУ-изоляцией.

По какому принципу действует СОДК

Основой системы контроля является датчик увлажнения изоляции, который тянется по всей длине трубопровода. Не меньше двух сигнальных проводников из меди, которые находятся в слое теплоизоляции каждой детали трубопровода, соединены в двухпроводную линию по всей длине разветвлений. На концевых элементах они объединяются в единую петлю.

Все ответвления проводников включаются в разрыв проводника главного трубопровода. Значит, датчик увлажнения изоляции формируется из:

• стальной трубы всех сегментов трубопровода;
• петли из медных сигнальных проводников;
• слоя теплоизоляции из прочного пенополиуретана.

Датчики своими волновыми и электрическими свойствами дают возможность:

• держать под контролем всю протяженность датчика увлажнения или сигнальной петли, что способствует контролю всей длины труб, охваченной этим датчиком;
• контролировать влажность слоя теплоизоляции отрезка трубопровода, который охвачен этим датчиком;
• искать участки обрыва сигнального провода или увлажнения слоя теплоизоляции на том участке, который охватывается этим датчиком.

Длину датчика увлажнения необходимо держать под контролем, чтобы получать актуальные данные о состоянии влажности слоя теплоизоляции трубопровода по всей длине, охваченной этим датчиком. Длину датчика увлажнения (сигнальной петли) рассчитывают в виде отношения суммарного сопротивления сигнальных проводников, объединенных в замкнутую систему, к их удельному сопротивлению.

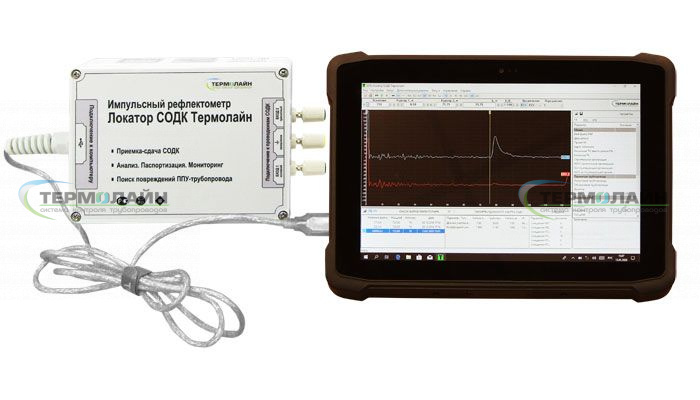

Места повреждений отыскивают с помощью метода импульсной рефлектометрии на основе отражения импульсов. Обрыв провода или увлажнение изоляции меняют волновые показатели датчика увлажнения изоляции в определенных локальных сегментах. Суть метода состоит в осуществлении зондирования высокочастотными импульсами линии сигнальных проводников. Рассчитать расстояние до неоднородностей позволяет определение величины задержки между временем отправки импульса и его получения после отражения волновых сопротивлений от дефектов (поврежденных сигнальных проводников, намокшей изоляции).

Чтобы без помех работать с датчиками увлажнения изоляции, создан вывод из теплоизоляционного слоя "массы тела" стальной трубы и сигнальных проводников. Их делают с использованием особых элементов трубопровода, где сигнальные проводники выводятся кабелем, проведенным сквозь внешнюю изоляцию с применением герметизирующих устройств.

Эти кабели, которые заведены в технологическое помещение, настенные и наземные ковера и терминалы, подключенные к ним, формируют технологические измерительные пункты.

Купить оборудование и приборы для СОДК выгодно в компании "Термолайн", которая специализируется на разработке и производстве приборов, комплектующих и вспомогательного оборудования специально для систем оперативного дистанционного контроля предварительно изолированных трубопроводов.
