Расшифровка маркировки оптического кабеля на примере ОКГЦ

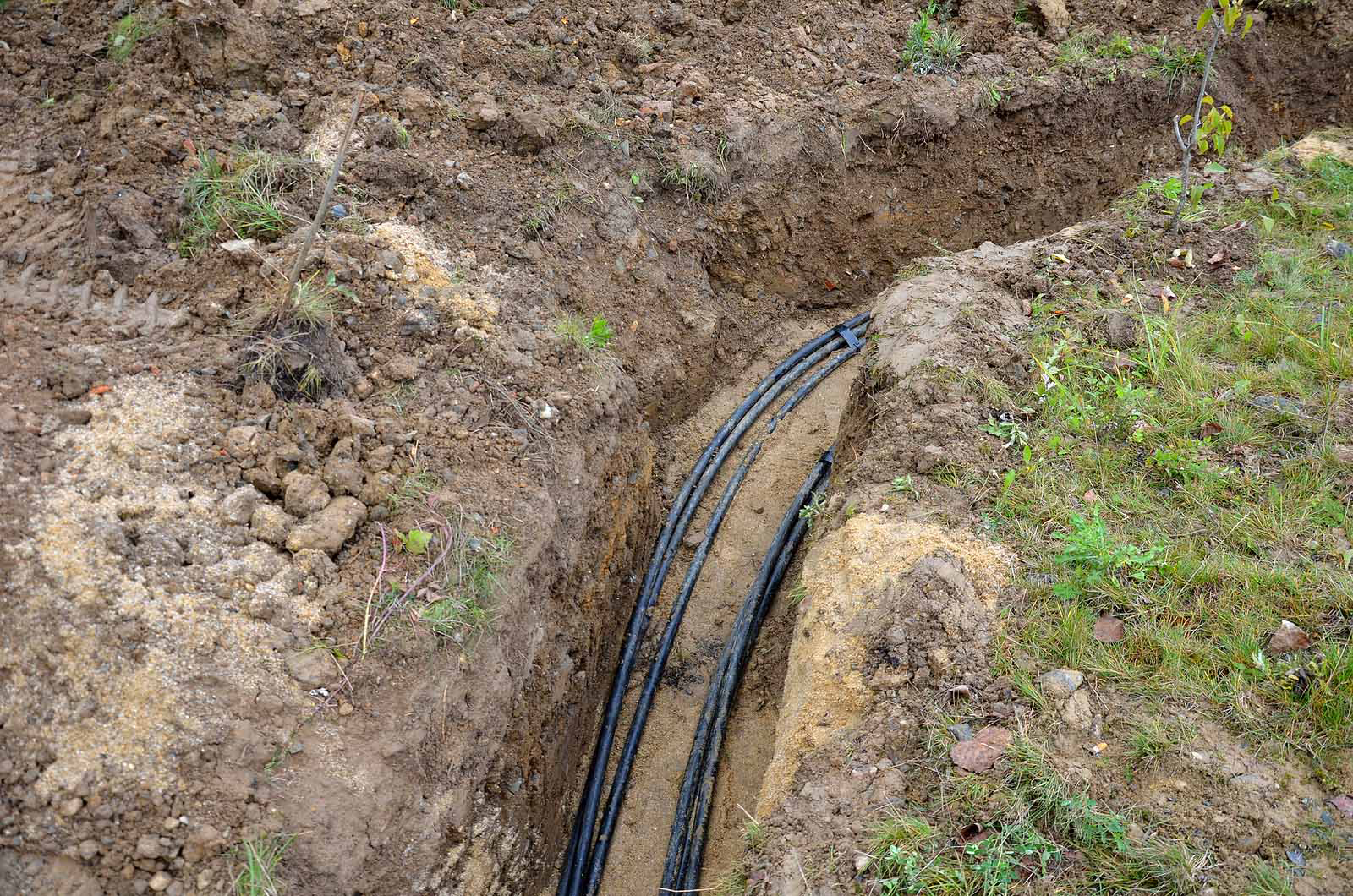

Оптический кабель ОКГЦ на сегодня остается универсальным для прокладки в грунт сетей связи любого типа за счет прочности, широкого спектра технических характеристик. Для упрощения подбора конкретного типа с учетом специфики использования введено общее назначение. Детально ознакомиться с такой моделью можно на сайте производителя https://www.mk-f.ru/.

Общая расшифровка маркировки оптического кабеля имеет вид ОКГЦ-нг(А)-HF-01-3х4Е3-7.0, где каждая группа символов имеет четкое значение, требующего дополнительного пояснения:

• ОК – общее обозначение группы продукции (здесь, кабель оптический).
• Г – способ прокладки при монтаже в грунт. Также существуют исполнения для прокладки в канализации (К), трубах (Т), методом подвеса (П – подвесной или С – самонесущий).
• Ц - конструкция с центральной трубкой.
• нг(А) – уровень пожарной безопасности (здесь показывает, что кабель не поддерживает горение без источника огня при групповой прокладке).
• HF – маркировка, указывающая, что при тлении или горении отсутствует эмиссия коррозионно-активных газов. Также может быть обозначение LS (говорит о пониженной эмиссии газа и дыма), LTx (свидетельствует про низкий уровень токсичности продуктов горения), FR (подтверждение высокой огнестойкости оболочки кабеля).
• 01 – конструктивное исполнение (в нашем случае многомодульный). Могут быть варианты 00-04, определяющие тип бронирования, который может представлять использование стеклопластиковых прутков, стальной проволоки или троса, арамидных нитей.
• 3 – количество оптических модулей (в нашем случае 3);
• 4 – число оптических волокон в модуле;
• Е3 – тип оптического волокна (здесь одномодовое с низким пиком воды). Также возможно обозначение G652D, G657A1, E5, M1(OM2), M2(OM1), M3(OM3), M4(OM4).
• 7.0 – предельно допустимое статическое усилие на растягивание в килоньютонах.

Данная маркировка оптоволоконных кабелей позволяет заранее определить конкретную марку с учетом специфики использования, требуемого объема передаваемой информации. В общем случае, линейка может укладываться в блоках, тоннелях, коллекторах, трубах, шахтах, кабельной канализации, грунте всех категории. Характеристики в последнем случае позволяют линиям пересекать болота, озера, иные водные препятствия при условии глубины в пределах 10 метров. Единственным ограничением на использование кабеля остается укладка в вечномерзлый грунт.

Купить кабель для ВОЛС серии ОКГЦ и других можно в компании Москабель-Фуджикура. Это крупнейший производитель подобной продукции на территории стран СНГ, который поставляет продукцию крупнейшим операторам связи, выполняет оборонные заказы. Сегодня предприятие оснащено современным оборудованием мировых производителей и может выпускать более 36 000 километров оптических кабелей разных типов. Наиболее ходовые марки продукции находятся на складе, а покупатели имеют возможность заказать кабель с конкретными техническими характеристиками, учитывающими специфику применения.

Уточнить вопросы и заказать оптический кабель можно по телефону либо оставив запрос на сайте компании Москабель-Фуджикура.
