Кронштейны (консольные анкеры) – основа фасадной системы для кирпичной кладки. Особенности конструкций.

I. Применение кронштейнов (консольных анкеров) для крепления кирпичной кладки дает возможность возводить кладку облицовочного слоя многослойных стен по традиционной технологии. Но в отличие от способа с опиранием облицовки на фундаментную плиту или на край плиты перекрытия, крепление на кронштейнах позволяет создать непрерывный тепловой контур здания, в том числе спроектированного в концепции пассивного дома.

Кронштейны закрепляются на несущие компоненты здания, способные распределять вертикальную нагрузку от кирпичной облицовки. Это могут быть стены, торцы перекрытий, балки, перемычки над проемами – всё то, что удовлетворяло бы требованиям архитектора.

Все консольные анкеры имеют расчетную схему конструкции, служащей для передачи отрицательных моментов и положительных поперечных сил. Верхняя часть кронштейна притягивается одним анкером к несущему основанию. Анкер рассчитывается на усилия среза и растяжения. Нижняя часть кронштейна обеспечивает передачу сжимающих усилий на несущий компонент. Соответственно, несущий компонент должен быть рассчитан на восприятие возникающих нагрузок.

Из схемы видно, что чем меньше размер Х (он же монтажный размер), тем выше нагрузки на анкер (растягивающие), а также на крепежную и упорную часть кронштейна. Кронштейн - стальное изделие – должен обладать необходимой несущей способностью, одним из критериев которой является прогиб его опорной части (max 0,5 мм).

При большом отношении выноса кронштейна к его монтажной высоте пластические свойства стали не позволят обеспечить все требования к несущей способности. Конечно, если при этом рассматривается адекватная металлоемкость изделия, а она в свою очередь, непосредственно влияет на теплопередачу. Низкий коэффициент точечной теплопередачи - важнейшая характеристика кронштейнов для крепления облицовочного кирпича. Поэтому их изготавливают из тонкой листовой стали.

Вывод 1. Кронштейны с малой монтажной высотой (около 100 мм) рационально могут применяться с таким же малым выносом его опорной части. Попытка увеличить вынос кронштейна, сохранив ту же монтажную высоту, приведет к значительному снижению его несущей способности. Так к примеру, для крепления кладки облицовочного слоя высотой 2,5-3,0 м и относом от несущего 0,2 -0,25 м нужен кронштейн с монтажной высотой 150-170мм. Соответственно, под установку таких кронштейнов нужно предусмотреть и геометрию несущих компонентов (с учетом краевых расстояний для крепежного анкера сверху и для упорной части кронштейна снизу). Для крепления кронштейна в торец перекрытия может понадобиться контурная балка. Она же может быть необходима для обеспечения прочности самого перекрытия (п.18.3 СП327.1325800.2017 г.).

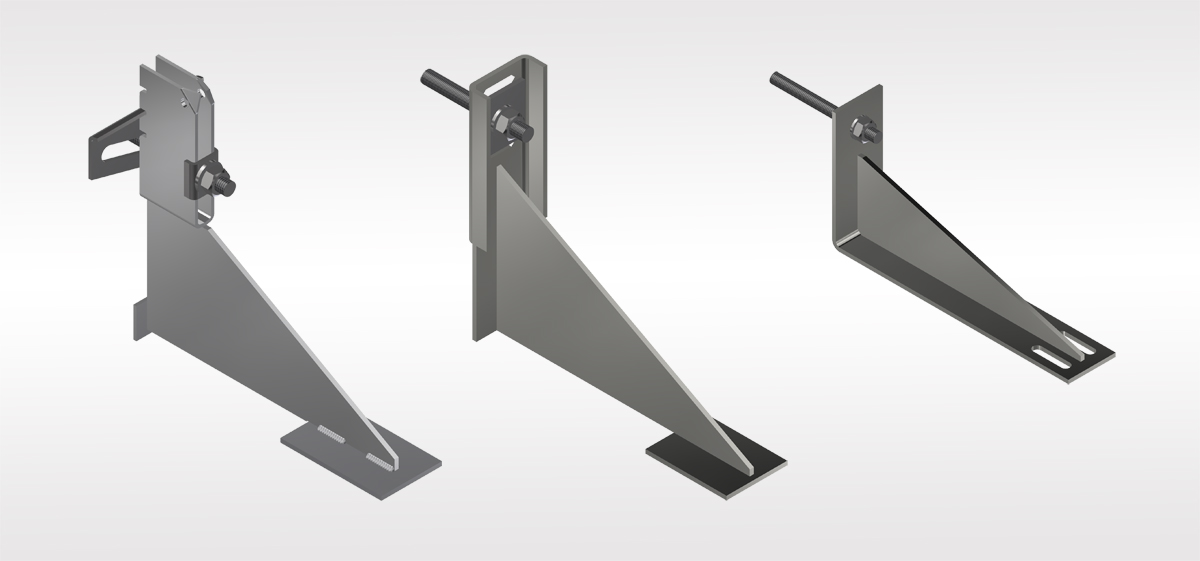

II. Эффективная конструкция кронштейна (консольного анкера) должна удовлетворять следующим требованиям:

• - низкий коэффициент точечной теплопередачи;
• - высокая прочность с минимальным прогибом опорной части.

Это достигается применением тонкой листовой стали с оптимальным использованием сечений этого материала.

Независимо от компоновки наибольшие напряжения возникают в крепежной части кронштейна. Конструкция этой части требует особого внимания и именно она определяет жесткость кронштейна.

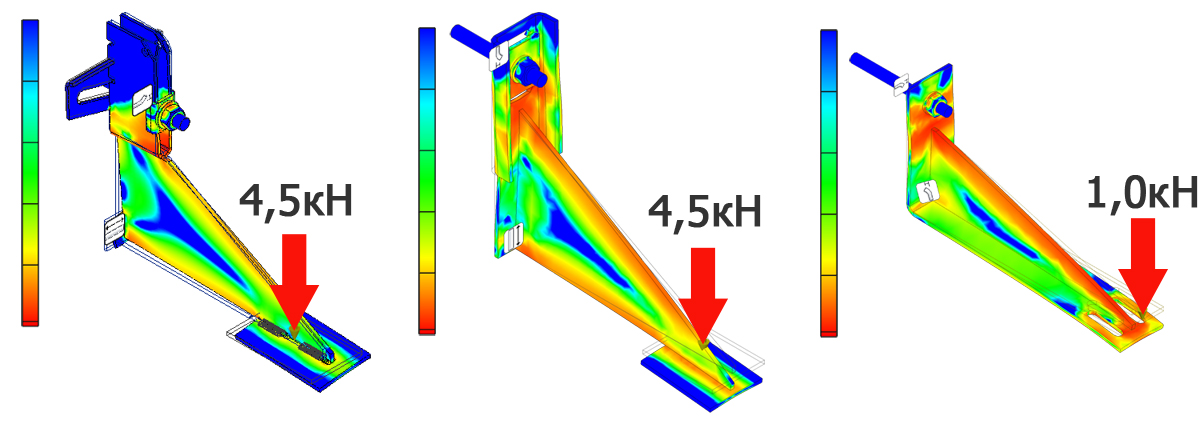

На изображениях показаны сечения крепежных головок и действие сил, приводящих к их деформации. Несложный расчет на прочность покажет очевидные преимущества первого варианта, к слову, по жесткости в разы превосходящего второй.

Вывод 2. Схема кронштейна с U-образной крепежной головкой при прочих равных обеспечивает максимальную прочность и жесткость кронштейна при минимальном расходе металла.

Применение в строительстве.

Именно такую компоновку кронштейна более четверти века назад предложили инженеры немецкой фирмы Jordahl, научно-технический потенциал которой сориентирован на снабжение высокотехнологичной продукцией в сфере капитального строительства. Основные направления:

• фасадная система крепление облицовочного кирпича
• системы крепления конструкций и оборудования
• соединение, армирование ЖБ конструкций.

В России технологии и продукцию Jordahl представляет компания МИНИСАНТ, г. Москва.
