Как производится расчет кожухотрубных теплообменников?

Как заказать изготовление кожухотрубного теплообменника под заказ?

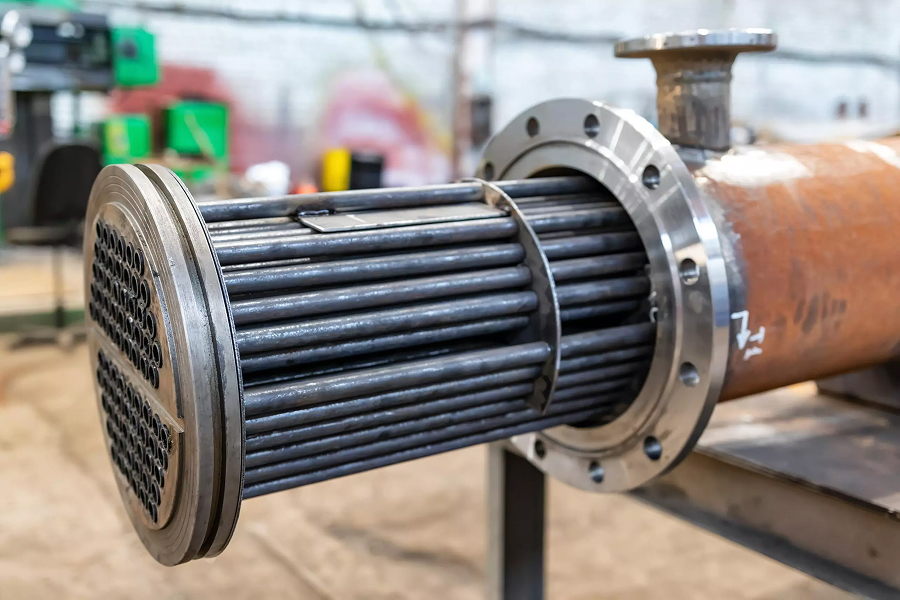

Кожухотрубный теплообменник — это классический и надежный тип аппарата, незаменимый в условиях высоких давлений, температур и для работы с агрессивными или загрязненными средами. Когда типовые модели не подходят под уникальные параметры технологического процесса, единственным верным решением становится индивидуальное изготовление кожухотрубного теплообменника. Этот путь требует четкого понимания своих нужд и последовательного взаимодействия с производителем. Процесс заказа можно разбить на несколько ключевых этапов, которые обеспечивают получение аппарата, идеально соответствующего задаче.

Первый и основополагающий шаг — это формирование технического задания. Оно должно максимально полно описывать условия будущей эксплуатации аппарата. От этого документа напрямую зависит корректность последующего расчета кожухотрубного теплообменника. В задании необходимо указать: тип сред (вода, пар, масло, газ, химический реагент), их расходы, температуры на входе и выходе для каждого контура, рабочие и максимальные давления, допустимые гидравлические потери. Крайне важны физико-химические свойства сред: плотность, вязкость, теплоемкость, теплопроводность, а также склонность к образованию отложений, коррозионная активность, наличие абразивных частиц. Чем подробнее будет описание, тем точнее будет проект.

Следующий этап — выбор производителя с компетенцией в производстве кожухотрубных теплообменников. Критериями выбора должны служить не только цена, но и наличие собственного конструкторского бюро, современного оборудования для вальцовки, сварки и контроля, опыт работы со схожими проектами. Рекомендуется запрашивать портфолио выполненных работ и уточнять, какие стандарты качества (ГОСТ, ТР ТС 032/2013) применяются на предприятии. После выбора подрядчика его специалисты проводят детальный анализ технического задания и выполняют предварительный тепловой расчет кожухотрубного теплообменника, результатом которого является коммерческое предложение с основными габаритами, материалами исполнения и стоимостью.

После согласования коммерческих условий начинается этап рабочего проектирования. Инженеры-конструкторы разрабатывают чертежи общего вида, сборочные чертежи и чертежи деталей. На этом этапе окончательно определяются: диаметр и толщина стенки кожуха, количество, диаметр, длина и расположение труб (по треугольнику или квадрату), конструкция трубных решеток, тип перегородок в межтрубном пространстве, конструкция компенсатора температурных расширений (при необходимости), места установки штуцеров, дренажных и воздушных клапанов. Одновременно с этим выполняется полный прочностной расчет на давление, подтверждающий безопасность конструкции. Эти документы согласовываются с заказчиком перед запуском в производство кожухотрубных теплообменников.

Заключительные этапы — это непосредственно изготовление, контроль качества и поставка. Современное производство кожухотрубных теплообменников включает в себя: вальцовку и сварку кожуха, обработку трубных решеток на станках с ЧПУ, гибку или резку труб, сборку трубного пучка с развальцовкой или сваркой труб в решетках, сборку аппарата. Каждый сварной шов подвергается неразрушающему контролю (визуальный, ультразвуковой, радиографический). Обязательным финальным испытанием является гидравлическое испытание на прочность и плотность. Поставляется аппарат с полным пакетом документов: паспортом, сертификатами на материалы, руководством по эксплуатации.

Как производится расчет кожухотрубных теплообменников по индивидуальным характеристикам?

Расчет кожухотрубного аппарата — это комплексная инженерная задача, сочетающая тепловые, гидравлические и прочностные вычисления. Его цель — определить геометрические параметры аппарата, которые обеспечат передачу требуемого количества тепла при заданных расходах и температурах, с соблюдением ограничений по гидравлическому сопротивлению и в рамках оптимальных материальных затрат. Упрощенно расчет кожухотрубного теплообменника можно представить, как последовательность взаимосвязанных этапов.

Исходной точкой всегда служит тепловой баланс. Определяется тепловая нагрузка аппарата — количество тепла, которое необходимо передать от греющей среды к нагреваемой. Она рассчитывается по формулам, учитывающим массовый расход среды, ее теплоемкость и разность температур на входе и выходе. После этого вычисляется средний температурный напор — движущая сила процесса теплопередачи. Для кожухотрубных аппаратов часто применяется схема противотока или смешанного тока, для каждой из которых существует своя формула расчета среднего логарифмического температурного напора. На этом этапе важно правильно учесть возможные потери тепла в окружающую среду, хотя для крупных аппаратов они часто пренебрежимо малы.

Следующий шаг — предварительный выбор конструктивных параметров и тепловой расчет кожухотрубного теплообменника на их основе. Конструктор задается рядом характеристик: внутренний диаметр кожуха, наружный диаметр труб, толщина их стенки, шаг размещения труб в решетке (треугольный или квадратный), число ходов по трубному пространству. Эти параметры влияют на скорость потоков, а следовательно, на коэффициенты теплоотдачи. Рассчитываются скорости движения сред в трубном и межтрубном пространствах. Затем, используя критериальные уравнения подобия (уравнения Нуссельта), определяются коэффициенты теплоотдачи для каждой стороны. Суммарное термическое сопротивление складывается из сопротивлений теплоотдачи с обеих сторон, сопротивления стенки трубы и возможных загрязнений.

Критически важным элементом является учет загрязнений. На внутренних и внешних поверхностях труб в процессе эксплуатации образуются отложения, которые снижают теплопередачу. В расчет вводится коэффициент загрязнения, который существенно увеличивает требуемую площадь теплообмена. Его величина берется из справочных данных в зависимости от типа сред. После определения общего коэффициента теплопередачи вычисляется ориентировочная площадь поверхности теплообмена, а из нее — количество труб необходимой длины или, наоборот, длина труб при заданном их количестве.

Параллельно с тепловым ведется гидравлический расчет. Его цель — определить потери давления в трубном и межтрубном пространствах и убедиться, что они не превышают допустимых значений, указанных в техническом задании. Потери давления складываются из потерь на трение и местных сопротивлений (вход в трубы, выход из них, повороты в ходовых камерах, течение через перегородки). Если расчетные потери оказываются выше допустимых, необходимо скорректировать конструкцию — изменить число ходов, диаметр труб или их количество, чтобы снизить скорость потока. Весь расчет кожухотрубного теплообменника носит итерационный характер: параметры меняются до достижения оптимального соотношения между тепловой эффективностью, гидравлическим сопротивлением, металлоемкостью и стоимостью.

В современной практике для сложных случаев редко применяется ручной счет. Используются специализированные программные комплексы, которые позволяют проводить многовариантный анализ и оптимизацию. Некоторые производители предлагают упрощенные формы расчета кожухотрубного теплообменника онлайн на своих сайтах. Однако такие калькуляторы обычно служат лишь для предварительной прикидки и получения ориентировочной цены. Для окончательного проектирования, особенно аппарата под заказ, необходим углубленный инженерный расчет, выполняемый квалифицированными специалистами с учетом всех нюансов технологии и стандартов безопасности.

Основные и распространенные ошибки при расчете?

Ошибки на этапе расчета могут привести к созданию неработоспособного, неэффективного или даже опасного аппарата. Знание типичных просчетов помогает их избежать.

1. Неточные или неполные исходные данные. Самая частая и критическая ошибка. Нереалистичные значения расходов, температур, свойств сред (особенно вязкости и теплопроводности) делают бессмысленным любой, даже самый сложный расчет. Часто заказчик предоставляет желаемые, а не фактические параметры, или не учитывает сезонные изменения режима работы. Неверная оценка коррозионной активности или склонности к образованию накипи также ведет к неправильному выбору материалов и запасов поверхности.
2. Пренебрежение расчетом гидравлического сопротивления. Фокус исключительно на тепловых параметрах — путь к неудаче. Аппарат, идеально передающий тепло, но создающий огромное сопротивление потоку, сделает систему неработоспособной. Насосное оборудование может не справиться с перепадом давления, расходы упадут ниже расчетных, и аппарат не будет выдавать нужной мощности. Особенно важно это для систем с уже существующими насосами, где запас по напору ограничен.
3. Неправильный учет загрязнений или полное его игнорирование. Коэффициенты загрязнения — не формальность. Реальные отложения из природной воды, технологических сред или продуктов могут в разы снизить теплопередачу уже через несколько месяцев работы. Аппарат, рассчитанный без запаса на загрязнение, очень быстро перестанет выполнять свои функции, требуя частых и дорогостоящих чисток. Обратная ошибка — чрезмерно большой запас, ведущий к неоправданному завышению площади и стоимости аппарата.
4. Ошибки в выборе расчетной схемы и конструктивных особенностей. Неверное определение схемы движения сред (противоток, прямоток, смешанный ток) ведет к ошибке в определении среднего температурного напора. Неправильный выбор числа ходов по трубам, типа перегородок в межтрубном пространстве или их сечения может привести к образованию застойных зон, вибрации пучка труб, локальным перегревам и снижению общей эффективности.
5. Отсутствие прочностного расчета и учета температурных деформаций. Тепловой расчет кожухотрубного теплообменника — это только одна сторона медали. Конструктор должен подтвердить, что толщина стенок кожуха, трубных решеток, крышек достаточна для выдерживания рабочего и пробного давления. Для аппаратов с большой разницей температур между кожухом и трубным пучком обязателен расчет температурных напряжений и, при необходимости, проектирование устройств компенсации (сильфонных компенсаторов, плавающих головок). Игнорирование этого этапа грозит разгерметизацией и аварией.
6. Попытка использовать типовой аппарат для нетиповых условий. Часто в целях экономии времени и средств заказчик пытается подобрать готовый аппарат из каталога под параметры, для которых он не предназначен. Это почти всегда приводит к компромиссу: либо аппарат будет иметь избыточную, неиспользуемую мощность и габариты, либо будет постоянно работать на пределе, не добирая по температуре и создавая повышенные нагрузки на оборудование.
7. Самостоятельные расчеты без должной квалификации и использование сомнительных онлайн-калькуляторов. Сервисы расчета кожухотрубного теплообменника онлайн хороши для первичного ознакомления, но они не учитывают множество тонкостей: реальные характеристики труб, специфику сварных соединений, требования нормативных документов. Доверять проектирование ответственного оборудования следует только профессионалам.

Советы экспертов при выборе кожухотрубных теплообменников, которые помогут вам избежать ошибок!

Опыт проектировщиков и эксплуатационников позволяет сформулировать ключевые рекомендации для заказчиков.

Совет 1: Инвестируйте время в подготовку исчерпывающего технического задания. Соберите все паспортные данные на насосы, измерьте реальные расходы и температуры, получите точные характеристики рабочих сред у поставщиков или из лабораторных анализов. Чем детальнее ТЗ, тем точнее будет результат изготовления кожухотрубного теплообменника.

Совет 2: Выбирайте производителя с полным циклом. Отдавайте предпочтение заводам, которые осуществляют не только сборку, но и имеют собственные цеха металлообработки, вальцовки, сварочное производство и, что крайне важно, службу неразрушающего контроля. Это гарантирует управление качеством на всех этапах и ответственность единого подрядчика.

Совет 3: Требуйте детальный отчет по расчету. Не ограничивайтесь коммерческим предложением с итоговыми цифрами. Запросите у инженеров развернутый отчет, включающий тепловой и гидравлический расчет с пояснениями, обоснование выбранных коэффициентов загрязнения, эскиз компоновки и результаты проверочного прочностного расчета. Это позволит вам понять логику проектировщиков и вовремя задать уточняющие вопросы.

Совет 4: Не экономьте на материалах и комплектующих. Качество стали для кожуха и труб, тип и производитель прокладок для разборных крышек — это вопросы долговечности и безопасности. Требуйте сертификаты на все основные материалы. Для агрессивных сред обязательно рассматривайте варианты с защитными покрытиями внутренних поверхностей или использованием коррозионно-стойких сталей.

Совет 5: Заложите разумный эксплуатационный запас. При обсуждении площади теплообмена настаивайте на включении запаса по поверхности, учитывающего не только загрязнение, но и возможные отклонения в режимах работы в будущем. Запас в 10-20% часто окупается устойчивой работой аппарата при изменяющихся нагрузках и увеличивает межремонтные интервалы.

Совет 6: Продумайте вопросы обслуживания. На этапе проектирования обсудите с изготовителем, как будет проводиться чистка аппарата. Обеспечьте необходимые монтажные зазоры вокруг аппарата для демонтажа трубного пучка или крышек. Рассмотрите возможность установки крышек с болтовым креплением вместо сварных, если требуется частая ревизия.

Совет 7: Уделите внимание монтажной оснастке. В проект должны быть включены надежные опорные лапы или седловины для крепления аппарата, а также элементы для его правильной установки (например, скобы для центрирования). Неправильный монтаж может вызвать дополнительные напряжения в корпусе.

Совет 8: Внимательно изучите сопроводительную документацию. Перед приемкой убедитесь, что паспорт аппарата заполнен полностью, в нем указаны результаты гидравлических испытаний, приложены сертификаты и чертежи. Наличие подробной инструкции по монтажу, пусконаладке и эксплуатации — признак ответственности производителя.

Следование этим советам минимизирует риски и поможет вам заказать и получить кожухотрубный теплообменник, который станет надежным и эффективным элементом вашей технологической системы на долгие годы. Помните, что грамотный расчет кожухотрубного теплообменника и ответственное производство кожухотрубных теплообменников — это инвестиция в бесперебойность вашего основного производства.
