Чем отличается клиновая задвижка с выдвижным шпинделем

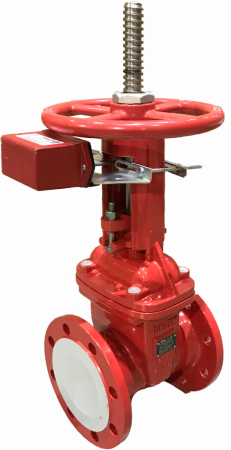

Клиновая задвижка с выдвижным шпинделем — это разновидность клиновой задвижки, в которой шток (шпиндель) при открытии задвижки выдвигается вверх из корпуса. Такое конструктивное решение позволяет визуально контролировать положение затвора, облегчает обслуживание и повышает надёжность при эксплуатации в системах водоснабжения, отопления, канализации и промышленности.

Особенности конструкции

Главное отличие от задвижки с невыдвижным шпинделем заключается в том, что:

• Шпиндель вращается и одновременно перемещается вверх/вниз вместе с маховиком;

• В положении "открыто" шток полностью выходит наружу;

• В положении "закрыто" шток втягивается в корпус, опуская клин.

Это удобно, так как:

• Видно, открыта задвижка или закрыта;

• Исключается повреждение резьбы рабочей средой (она снаружи);

• Удобнее проводить ревизию и техобслуживание.

Из чего состоит

1. Корпус — прочный металлический корпус, устойчивый к давлению;

2. Клин — запорный элемент в форме клина (жёсткий или обрезиненный);

3. Седла — уплотнительные поверхности, куда прилегает клин;

4. Выдвижной шпиндель — шток с наружной резьбой, соединён с клином и маховиком;

5. Маховик — ручное устройство для вращения шпинделя;

6. Крышка и сальниковое уплотнение — обеспечивают герметичность выходной части шпинделя.

Варианты исполнения

По конструкции клина:

• Жёсткий клин — цельный, подходит для стабильных условий;

• Упругий (эластичный) клин — компенсирует деформации, повышает герметичность;

• Обрезиненный клин — хорошо уплотняет, устойчив к загрязнённой воде.

По типу корпуса и подключения:

• Фланцевые — соединение через прокладку и болты;

• Муфтовые (резьбовые) — чаще на малых диаметрах;

• Приварные — для стационарных промышленных систем.

По приводу:

• Ручной (маховик);

• С редуктором — для диаметров от DN200 и выше;

• Электрический или пневматический привод — для автоматизации.

Из каких материалов изготавливают

• Корпус:

  • Чугун (GG25, GGG50) — для воды и отопления;

  • Сталь или нержавеющая сталь — для пара, газа, нефтепродуктов;

  • Бронза, латунь — для специальных и морских условий.

• Клин:

  • Сталь или чугун, покрытый EPDM или NBR;

  • Нержавеющая сталь — для агрессивных сред.

• Шпиндель:

  • Нержавеющая сталь — защищён от коррозии и износа.

• Уплотнения:

  • EPDM, NBR — для воды и воздуха;

  • Графит — для пара;

  • PTFE — для химически активных сред.

Где используется

• Питьевое и техническое водоснабжение;

• Канализационные и ливнёвые сети;

• Системы отопления и теплоснабжения;

• Промышленные трубопроводы с неагрессивной средой;

• Пожарные системы (в том числе подземные);

• Химическая и пищевая промышленность (при соответствующих материалах).

Преимущества

• Визуальный контроль положения клина;

• Повышенная надёжность при частом обслуживании;

• Простота ремонта — удобный доступ к шпинделю;

• Повышенная устойчивость к коррозии за счёт внешнего шпинделя;

• Идеальна для систем, где важно визуально видеть состояние затвора.

Недостатки

• Требует больше пространства по высоте (шток выдвигается вверх);

• Дороже по сравнению с задвижками с невыдвижным шпинделем;

• Подходит не для всех монтажных условий (например, при ограниченном верхнем доступе).
