Монтаж внутренней канализации и водостоков
При монтаже внутренних систем канализации обязательной проверке подлежат:
- качество применяемых материалов;
- уклоны канализационных трубопроводов;
- качество устройства стыковых соединений;
- устройство выпусков и подсоединений к наружной сети;
- правильность установки ревизий и прочисток санитарных приборов.
Чугунные канализационные трубы и фасонные части к ним перед сборкой в узлы и монтажом подлежат осмотру и простукиванию легкими ударами молотка. При наличии трещин, свищей и других дефектов, обнаруживаемых на слух, трубы и фасонные части бракуются.
Внутренние канализационные сети защитных сооружений должны выполняться из стальных труб. Сети производственной канализации выполняются в соответствии с указаниями проекта. Уклоны внутренних канализационных трубопроводов должны соответствовать проектным и быть не менее указанных в таблице 5.3. Наибольший уклон для горизонтальных трубопроводов не должен превышать 0,15.
Таблица 5.3
Канализационные стояки должны быть установлены вертикально, без переломов в раструбах. Поворот стояка на участках его перехода в выпускдолжен быть выполнен из одного отвода радиусом 400 мм. Допускается установка двух отводов по 135°. Вентиляционная часть стояка должна быть выведена выше кровли здания или сооружения на 0,7 м (а при плоских эксплуатируемых кровлях - на высоту не менее 3 м), если в проекте нет иных указаний, и заканчивается верхом трубы.
Выпуски канализации в защитных сооружениях должны выполняться из стальных труб. Выпуски производственной канализации выполняются в соответствии с указаниями проекта. Подсоединение выпуска к наружной сети должно быть выполнено без перепада - “шелыга в шелыгу” под углом не менее 90° по направлению движения сточных вод.
Для прочистки внутренней сети хозяйственно - фекальной и производственной канализации должны быть установлены прочистные устройства:
- на каждом повороте горизонтальных участков сети при углах поворота более 30° - ревизии или прочистки;
- на стояках при отсутствии на них отступов - ревизии в подвальном или в первом и верхнем этажах, а при наличии отступов - также в вышерасположенном этаже;
- в начальных участках отводных труб при трех приборах и более, атакже при подвеске трубопроводов под перекрытием - прочистки;
- под сифоном (или в конструкции сифона) у санитарных приборов - ревизии;
- на горизонтальных участках сети - прочистки или ревизии согласно таблице 5.4.

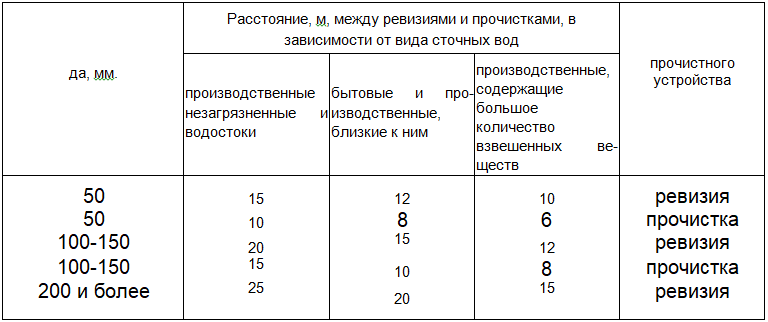

Таблица 5.4
Примечания:
1. Вместо ревизии на подвесных линиях сетей канализации, прокладываемых под потолком, следует предусматривать установку прочисток, выводимых в вышерасположенный этаж с устройством люка в полу или открыто в зависимости от назначения помещения.
2. Ревизии и прочистки необходимо устанавливать в местах, удобных для их обслуживания.
3. На подземных трубопроводах канализации ревизии следует устанавливать в колодцах диаметром не менее 0,7 м. Днища колодцев должны иметь уклон не менее 0,05 к фланцу ревизии.
Ревизии на канализационных стояках должны располагаться на высоте 1 м от пола до центра ревизии, но не менее чем на 150 мм выше борта присоединенного прибора.
При скрытой прокладке трубопроводов должен быть обеспечен доступ к ревизии через смотровые люки.
Высота установки санитарных приборов от уровня чистого пола назначается в соответствии с таблицей 5.5.

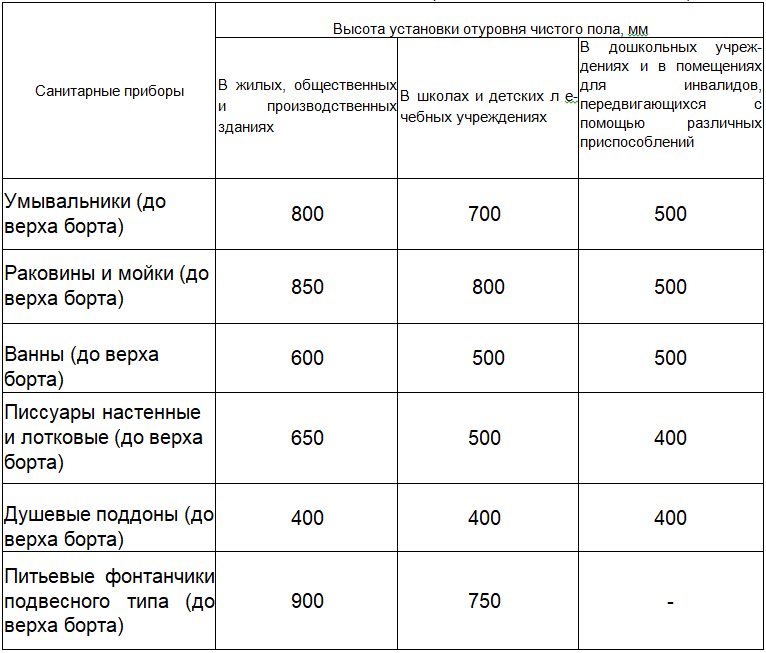

Таблица 5.5 (СНиП 3.05.01-85, таблица 3)
Примечания:
1. Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать ±20 мм, а при групповой установке однотипных приборов ±5 мм.
2. Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.
3. При установке общего смесителя для умывальника и ванны высота установки умывальника 850 мм до верха борта.
4. Высота установки санитарных приборов в лечебных учреждениях должна приниматься следующей, мм:
- мойка инвентарная чугунная (до верха бортов) - 650;
- мойка для клеенок - 700;
- видуар (до верха) - 400;
- бачок для дезинфицирующего раствора (до низа бачка) - 1230.
5. Расстояния между осями умывальников следует принимать не менее 650 мм, ручных и ножных ванн, писсуаров - не менее 700 мм.
6. В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены помещения не менее 200 мм.
Перед установкой приборов поверхности стен и ниш в местах установки должны быть окончательно отделаны. Фаянсовые санитарные приборы должны устанавливаться после окончания всех строительных и монтажных работ перед последней окраской стен помещения.
Все фаянсовые приборы перед их установкой должны быть проверены путем простукивания деревянным молотком. При простукивании должен издаваться чистый не дребезжащий звук.
Каждый санитарный прибор должен быть присоединен к канализационной сети через гидравлический затвор - сифон (встроенный или приставной). При установке раковин, моек и писсуаров должны применяться сифоны-ревизии, при установке умывальников - бутылочные сифоны, при установке ванн - напольные сифоны. От группы умывальников в количестве не более шести, установленных в одном помещении, или от одной мойки с несколькими отделениями допускается устанавливать один сифон диаметром 50 мм. Сифоны (кроме бутылочных) в местах присоединения к санитарным приборам должны быть заделаны просмоленной прядью на суриковой замазке.
Керамические унитазы на бетонном или плиточном полу должны, как правило, устанавливаться непосредственно на пол без деревянных тафт и крепиться к полу с помощью шурупов или на клею; между полом и унитазом должна быть проложена листовая резина с отверстием для прохода прямого вы пуска унитаза.
Допускается установка керамических унитазов на деревянные тафты, заделанные заподлицо с полом, с креплением унитазов к тафтам шурупами. Выпуск керамического унитаза должен соединяться непосредственно с раструбом отводной трубы: раструб отводной трубы под унитаз с прямым выпуском должен быть установлен заподлицо с полом.
Трапы должны быть установлены в наиболее низких местах полов и заделаны в перекрытии с обеспечением водонепроницаемости мест заделки. Верх решетки трапа должен быть на 5 - 10 мм ниже чистого пола или дна лотка.
Качество установки и закрепления санитарных приборов проверяется визуально, пробным нажатием или раскачиванием рукой. Приборы должны быть установлены по отвесу и уровню.
Присоединение отводных труб от производственного оборудования к канализационным сетям следует выполнять с разрывом струи не менее 20 - 30 мм. Присоединение к канализационной сети переливных труб баков воды питьевого качества следует предусматривать с разрывом струи посредством переливных бачков. Нижний конец переливной трубы от бака следует располагать на 25 мм выше верха приемного переливного бачка, присоединяемого к канализации.
|
