Монтаж внутреннего водопровода и горячего водоснабжения
При осуществлении контроля качества работ по монтажу внутреннего водопровода и горячего водоснабжения особое внимание обращается на:
- соответствие материала труб проекту;
- правильность устройства вводов;
- вертикальность установки стояков и правильность прокладки магистралей и разводящей сети;
- обеспеченность свободного удаления воздуха и полного опорожнения систем от воды.
Вводы водопровода в сооружения должны устраиваться из стальных труб или чугунных водопроводных труб. Вводы должны быть предохранены от повреждений при осадке стен.
Разводящие участки сети, подводки к приборам и магистральные трубопроводы должны прокладываться с уклоном от 0,002 до 0,005 для возможности спуска из них воды. В нижних точках сети должны быть спускные устройства.
Трубы систем горячего водоснабжения располагаются, как правило, справа от стояков холодного водоснабжения. Не допускается прокладка водопроводных труб в канализационных, водосточных, дымовых и вентиляционных каналах.
Расстояние по горизонтали между вводами водопровода и выпусками канализации должно быть не менее 1,5 м. При пересечении с канализационными линиями водопровод прокладывается выше на 0,4 м, а при пересечении с электрокабелем - ниже на 0,5 м. Расстояние по горизонтали между водопроводным вводом и электрическим кабелем должно быть не менее 0,75 м.
С каждой стороны водомера должны быть смонтированы запорные устройства. Между водомером и вторым по движению воды запорным вентилем или задвижкой должен быть спускной кран для проверки водомера.
Пожарные краны устанавливаются на высоте 1,35 м от пола. Расстояние от горизонтальной оси пожарного крана до нижней полки шкафа и от вертикальной оси до стенки шкафа должно быть не менее 0,15 м.
Трубопроводы из стальных труб, транспортирующие холодную воду в помещениях, где имеется возможность выпадения конденсата, покрываются противокоррозионной изоляцией, тепловой изоляцией и окрашиваются. Трубопроводы, на которых исключено выпадение конденсата, окрашиваются масляной краской за два раза в условные цвета (Таблица 5.2).

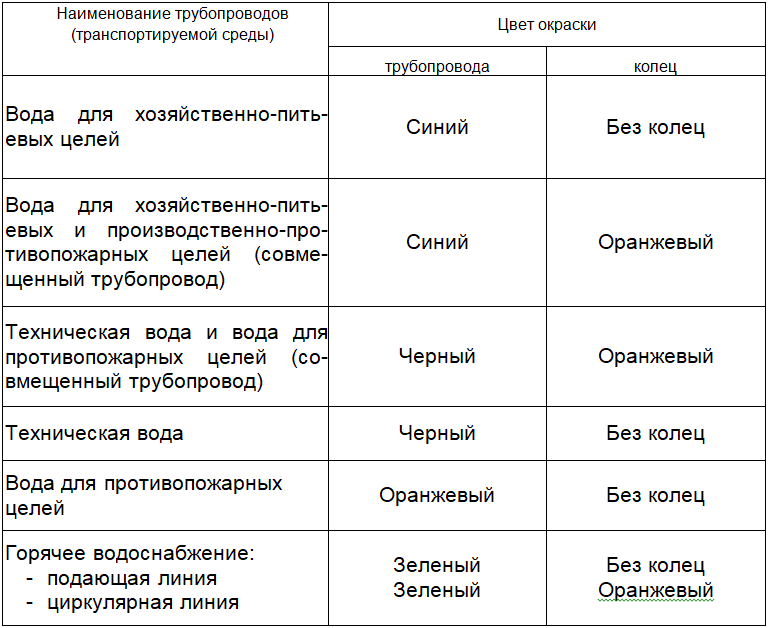

Таблица 5.2
Высоту установки водоразборной арматуры (расстояние от горизонтальной оси арматуры до санитарных приборов, мм) следует принимать:
- водоразборных кранов и смесителей от бортов раковин - на 250, от бортов моек - на 200;
- туалетных кранов и смесителей от бортов умывальников - на 200.
Высота установки кранов от уровня чистого пола, мм:
- водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн - 800;
- смесителей для видуаров с косым выпуском - 800, с прямым выпуском - 1000;
- смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников - 1000;
- кранов для мытья полов в туалетных комнатах общественных зданий - 600;
- смесителей для душа - 1200.
Душевые сетки должны устанавливаться на высоте 2100 - 2250 мм от низа сетки до уровня чистого пола. Отклонения от размеров, указанных в настоящем пункте, не должны превышать 20 мм.
Монтаж внутреннего водопровода из металлополимерных труб
До начала монтажа трубопроводов необходимо выполнить следующие подготовительные операции:
- отобрать трубы и соединительные детали из числа прошедших входной контроль;
- разметить трубу в соответствии с проектом или по месту с учетом припуска на последующую обработку;
- разрезать трубу согласно разметке специальными ножницами, не допуская смятия трубы и образования заусенцев. Отклонение плоскости реза не должно превышать 5°.
Перед прокладкой труб в помещении необходимо установить средства крепления, закончить все электрогазосварочные работы, а при открытой прокладке труб - и отделочные работы.
Монтаж трубопроводов должен осуществляться при температуре окружающей среды не менее 5° С.
Металлополимерные трубы предпочтительно прокладывать скрыто в бороздах, каналах и шахтах, при этом должен быть обеспечен доступ к разъемным соединениям и арматуре путем устройства дверок и съемных щитов, на поверхности которых не должно быть острых выступов.
В случае замоноличивания горизонтальных трубопроводов, для предотвращения образования воздушных пробок в трубах, их следует прокладывать с подъемом более 0,003 в сторону водоразборной арматуры. Замоноличенный водопровод целесообразно прокладывать в кожухе (например, труба в трубе).
Борозды или каналы следует закрывать после проведения гидравлических испытаний трубопроводов.
До замоноличивания трубопроводов необходимо выполнить испытательную схему монтажа данного участка и провести гидравлические испытания.
Для прохода через строительные конструкции необходимо предусматривать футляры, выполненные из пластмассовых труб. Внутренний диаметр футляра должен быть на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и футляром необходимо заделать мягким водонепроницаемым материалом, допускающим перемещение трубы вдоль продольной оси.
Между металлополимерными трубопроводами горячей и холодной воды расстояние в свету должно быть не менее 25 мм (с учетом толщины теплоизоляции). При пересечении трубопроводов расстояние между ними должно быть не менее 30 мм. Трубопроводы холодной воды следует прокладывать ниже трубопроводов горячего водоснабжения и отопления.
Трубопроводы систем горячего водоснабжения, а при необходимости и холодного водоснабжения, следует теплоизолировать в соответствии с проектом.
Повороты трубопроводов следует осуществлять с применением стандартных угольников и специальных деталей или путем изгиба трубы вручную или специальным инструментом. Радиус изгиба должен быть не менее пяти наружных диаметров трубы. При изгибании не допускаются сплющивание и залом трубы. Овальность труб должна быть не более 10 %.
Соединение металлополимерных труб со стальными трубами, запорно-регулирующей и водоразборной арматурой выполняется на резьбе с помощью специальных соединительных деталей.
Уплотнение резьбовых соединений со стальными трубопроводами и арматурой осуществляется лентой ФУМ или льняной прядью.
Для закрепления труб следует применять изделия согласно каталогам изготовителей или иные опоры, применяемые для пластмассовых труб.
Запорно-регулирующую и водоразборную арматуру следует закреплять с помощью самостоятельных неподвижных креплений для устранения передачи усилий на трубопровод в процессе эксплуатации.
Соединительные детали труб должны располагаться на расстоянии не менее 50 мм от креплений.
Размеры хомутов должны соответствовать диаметрам труб. Металлические крепления должны иметь мягкие прокладки и антикоррозийное покрытие. Крепления не должны иметь острых кромок и заусенцев.
|
